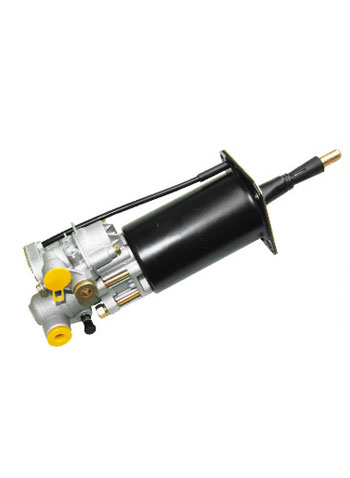

Care este principiul de funcționare al servomotorului de ambreiaj?

Când pedala de ambreiaj este apăsată, uleiul hidraulic din cilindrul principal al ambreiajului intră în cavitatea interioară a servomotorului prin conducta de ulei. Pe măsură ce cursa pedalei crește, cantitatea de ulei care intră în rapel crește și presiunea uleiului crește. În acest moment, uleiul hidraulic împinge pistonul, iar ansamblul diafragmei tijei miezului se deplasează spre dreapta, orificiul de evacuare de la capătul tijei miezului este blocat de supapa de ridicare, iar supapa de ridicare este deschisă, astfel încât aerul comprimat din rezervorul de aer intră în pistonul de putere 5 prin cavitatea dreaptă a ansamblului diafragmei tijei miezului Pe măsură ce cursa de deschidere a supapei cu clapetă crește, aerul comprimat împinge pistonul de putere, tija de împingere, pistonul hidraulic, tija de împingere 1 pentru a se deplasa la dreapta și împinge furca de eliberare a ambreiajului pentru a se roti, astfel încât rulmentul de eliberare a ambreiajului împinge înainte inelul de sprijin al pârghiei, astfel încât ambreiajul să fie decuplat.
Când pedala de ambreiaj este eliberată, presiunea uleiului scade. Sub acțiunea arcului plăcii de presiune, tija de împingere, pistonul hidraulic, tija de împingere și pistonul de putere sunt împinse invers. Aerul comprimat face ca ansamblul diafragmei tijei miezului să se deplaseze spre stânga, iar poppa se întoarce. Este închis sub acțiunea arcului de poziție, iar aerul comprimat din camera dreaptă a diafragmei și camera stângă a pistonului de putere curge în camera stângă a diafragmei prin orificiul de evacuare din tija miezului și este descărcat. în atmosferă prin dopul de aerisire. Sub acțiunea tijei de împingere, pistonul hidraulic revine și uleiul hidraulic curge înapoi în cilindrul principal al ambreiajului.
